了解电热水器接线

  无论安装是由专业人员还是由房主进行,在大多数地区 更换 电热水器都需要获得许可。作为许可过程的一部分,检查员将审查工作,以确保正确且安全地完成电气连接和管道连接,并确保安装符合当地法规要求。在这里,我们将仅讨论基本的电气要求,因为它们适用于标准的水箱式电热水器,而不适用于按需(无罐)热水器。 如果您打算更换现有的电热水器,那么现在是时候确保原始热水器的接线能够正常使用了。

  关闭电源

  在检查或触摸热水器的接线或电气连接之前,请关闭为 热水器供电的电路的电源。在大多数情况下,电路由30安培的双极断路器供电。关闭断路器盒中的适当断路器,然后使用电压测试仪通过在热水器上进行测试来确保电路断开。

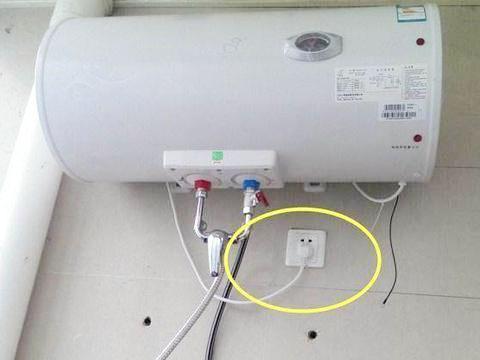

  定位电气连接

  热水器的电线连接位于热水器水箱顶部的内置接线盒中。它由盖板封闭,您可以卸下盖板以检查内部的电线连接。通常,通向加热器的导线导体被包裹在柔性金属导管中,或者由诸如金属包覆(MC)电缆之类的柔性金属电缆制成。这种灵活性提供了一个很小的摆动空间,使更换热水器变得更加容易,这在许多地震地区都是必需的。

  卸下盖板后,只需将非接触式电压测试仪放在电线连接旁即可测试电源。如果电路已正确切断,则测试仪将不会点亮。

  了解热水器接线

  电热水器需要一个240伏的专用电路,该电路只能用于热水器,不能用于其他电器或设备。电路布线通常包括30安培双极断路器和10-2非金属(NM)或MC电缆。在热水器上,黑色电路线连接到热水器上的黑色导线,白色电路线连接到热水器上的白色导线。

  白色电路线应在电路两端(热水器和断路器盒处)的连接附近用黑色或红色电工胶带包裹,以表明它是“热”线,而不是中性线。与标准的120伏电路不同,240伏电路在黑线和白线中都承载带电电流。电路接地线(如果适用)连接到热水器上的绿色接地螺钉或热水器的接地线。推荐》》热水器打不着火的原因

  加热元件接线

  尽管在简单更换电热水器的过程中无需处理恒温器或加热元件,但了解电热水器还包括内部接线是很有帮助的,该接线从电线接线盒沿水箱侧面向下延伸到两个不同的加热元件,每个加热元件都由自己的恒温器控制。加热元件和控制它们的恒温器包含在安装在热水器水箱侧面的检修面板内。每对恒温器和加热元件均具有螺钉端子,该螺钉端子连接至热水器中的导线。除非要更换现有热水器上的恒温器或加热元件,否则无需处理这些连接。

  链接问题

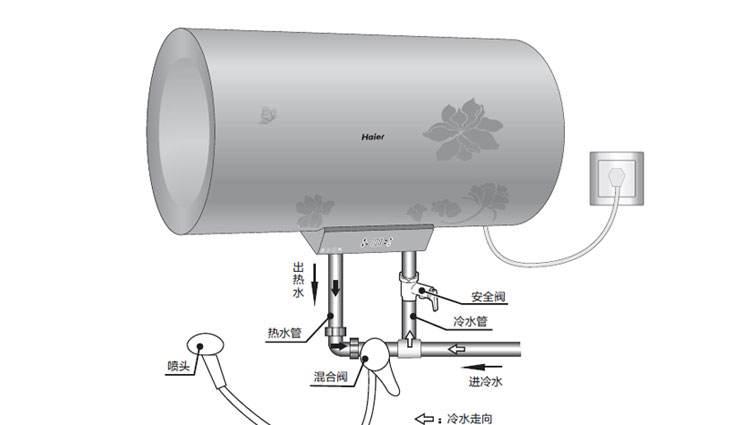

  一些建筑主管部门要求在为热水器供电的热水管和冷水管之间使用连接线或连接跳线。需要特别注意的是,《国家电气规范》和《统一水暖规范》均未要求连接跳线,但您当地的建筑主管部门可能会要求该跳线。

  可能需要连接跳线以确保金属水管道系统中的可靠连接。一些专家认为,粘结跳线可通过减少电解槽对水箱的腐蚀而使热水器的使用寿命更长。键合线的另一功能是保持水管上的电气接地路径。如果没有跳线,则系统中的热水管和冷水管之间会发生断裂,这可能会破坏电气系统的连续接地路径。

  无论如何,如果您需要连接线,它通常由6 AWG裸铜线组成,该铜线连接到每个热水管和冷水管上的接地夹。每个夹子应位于管道的光滑部分,且不要太靠近任何配件。夹具的压力可能会给焊接接头和阀门连接造成压力。更换热水器时,只需简单地确保在完成新热水器的安装后就可以连接跳线。
