燃气壁挂炉与暖气片的连接方式,了解一下

  燃气壁挂炉采暖炉采暖系统的散热可以通过不同的散热设备来实现,例如:地暖、散热器、地板采暖设备,风机盘管……散热设备类型的选择与建筑物的热惰性相适应。一旦我们选择好末端散热器后,就需要我们确定一种散热器与壁挂炉采暖炉的连接方式。

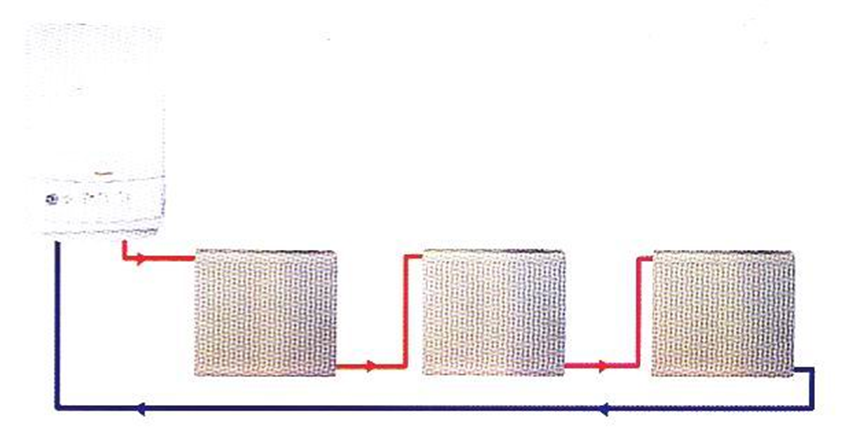

  这种采暖系统最大的缺点就是:不能单独调节每个散热器的散热量。另外,如果系统中任何一个散热器的阀门关闭,则整个系统的流量都为零。同时,还必须停止水泵的运行。采暖水每经过一个散热器,其温度都会降低很多。所以,如果整个系统中散热器相同时,末端散热器的散热量远小于起始端散热器,为弥补这个缺陷,只能靠增加末端散热器散热面积来增加散热量。

  散热器都并联在一个单管供暖管道上,系统中的总流量对于散热器来讲,将分为两部分。一部分流过散热器(采暖流量),另一部分从散热器旁通(旁通流量)。流过散热器的采暖流量水温会降低,与温度没变化的旁通流量混合,混合后的采暖水会流过后续的散热器。水温也会有所降低。为获得相同的采暖功率,也需要增加散热器的散热面积。其优点是每个散热器可以进行调节。

  另一种方法:使用一种专用的阀门,实现采暖流量和旁通流量的调节。其外形如图所示,其选用原则和安装均简单。其中右图的优点是,与散热器间的安装很简单。一些此类阀门装备有温控头(如图所示),有些则只有一个手动调节手柄。可以关断主回路上任意一个散热器。

  双管系统是每个散热器直接连接在供、回水管道上。所以,对于每个散热器,实际上的供水温度基本相同,通过各自散热器上的调节阀调节流量,就可以调节散热器的采暖功率。

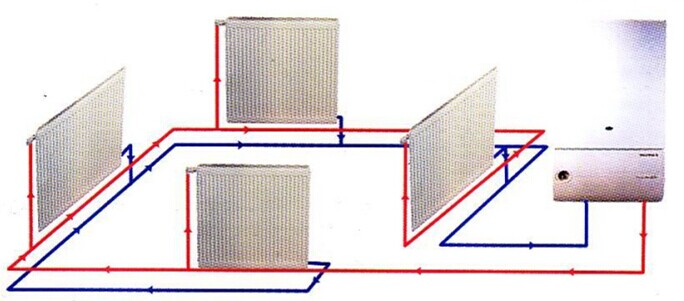

  如图所示:采暖水流过每个散热器的管道长度均相同。虽然在系统安装时会增加一条管道的造价,但不需要安装其它的平衡设备。当系统可以组成一个闭合环路时,就可以省去第三条管路。如下图所示

  如图所示:采暖水流过每个散热器的管道长度均不相同。这就造成采暖水流过每个散热器的沿程损失不同。所以,需要对采暖系统进行水力平衡。

  使用专用接口连接散热器和集、分水器之间的管道,连接更为可靠、施工更容易。

  由于聚乙烯管道柔软和中间没有接头,使它可以很容易在套管穿移,或在发生故障的情况下,拔出管管道。

  由于章鱼式系统的供回水管道安装在地板下,所以,供暖管道外要加套管,套管的管径较供暖管道管径大10%到30%之间。套管转弯进的半径要大于套管本身半径。

  套管用卡子或非金属连接件固定,并保证水平。当与其它管道相交错时,其它管道要从套管通过。浇筑面层水泥厚度要比管道的最高点至少高25毫米。预埋的套管两端要采取保护措施,防止进入异物阻塞套管,并不能露出水泥地面外。

  供暖管道与散热器的连接方法与其它供热方式相同。集分水器有各种品牌和型号可供选择。同时,可将阀门、接口和管道一起,集中在一个暗装的箱体内,还可以安装热表等。

  集分水器的安装应高于地面最少50厘米,且垂直安装。由于聚乙烯管道的膨胀量很大,为防止由于管道受热膨胀顶起散热器,要考虑聚乙烯管道的膨胀问题。所以,散热器的安装要牢固、可靠。
